角度位移台/台面尺寸□25mm
概述
 技术说明
选型表
组装应用案例
用户反馈

  • 特性：

       • 采用高强度铝合金材料，更坚固,更耐用；

       • 高精度十字交叉滚柱导轨，载荷大，运动轻盈，精度高，更稳定；

       • 表面喷砂黑色阳极氧化处理，更高档，更耐磨，漫反射；

         Dimension-labs的L-A系列角度位移台种类相对齐全，提供多种台面尺寸及摆动中心高的平台；驱动采用精密微分头驱动（要求更高的可选差动微分头调节驱动），驱动安装位置分左、右对称可选；行程大小根据台面尺寸及摆动中心高而变化，微分头最小读数可达0.3′（0.005°）。本体采用高强度铝合金，经喷砂黑色阳极氧化，装配高精度十字交叉滚柱导轨，适合中等载荷，频繁调整，是高性价比且性能优良的转动平台。

  • 技术特性：

       • 采用高强度铝合金材料，更坚固,更耐用；

       • 高精度十字交叉滚柱导轨，载荷大，运动轻盈，精度高，更稳定；

       • 表面喷砂黑色阳极氧化处理，更高档，更耐磨，漫反射；

          Dimension-labs的L-A系列角度位移台种类先对齐全，提供多种台面尺寸及摆动中心高的平台；驱动采用精密微分头驱动（要求更高的可选差动微分头调节驱动），驱动安装位置分左、右对称可选；行程大小根据台面尺寸及摆动中心高而变化，微分头最小读数可达0.3′（0.005°）。本体采用高强度铝合金，经喷砂黑色阳极氧化，装配高精度十字交叉滚柱导轨，适合中等载荷，频繁调整，是高性价比且性能优良的转动平台。


    通用参数：

    材料

    铝合金

    系列

    L-A系列

    轴的类型

    α轴

    αβ轴

    台面尺寸（mm)

    25×25

    驱动方式

    微分头

    导轨形式

    十字交叉滚柱导轨

    表面处理

    黑色阳极氧化

    承载力（N）

    25（2.55kgf）

    摆动中心偏差（mm）

    ±0.04

    净重（kg）

    0.065

    0.13


  • 铝合金角度位移台（L-A系列）：

    位移台规格DL-LBD1121525L-A
    		DL-LBD1121525R-A
    		DL-LBD1083025L-A
    		DL-LBD1083025R-A
    		DL-LBD2121525L-A
    		DL-LBD2121525R-A
    台面尺寸（mm) 25×25
    轴的类型 α轴 αβ轴
    摆动中心高（mm） 15 30 15
    摆动角度范围（°） ±6 ±4 上轴±6，下轴±4
    驱动方式 微分头
    驱动安装位置 左侧面 右侧面 左侧面 右侧面 左侧面 右侧面
    导轨形式 十字交叉滚柱导轨
    主要材质 铝合金
    表面处理 黑色阳极氧化
    最小读数（°） 0.0250.0150.025/0.015（上/下轴）
    承载力（N） 25（2.55kgf） 25（2.55kgf） 25（2.55kgf）
    摆动中心偏差（mm） ±0.04
    净重（kg） 0.065 0.13

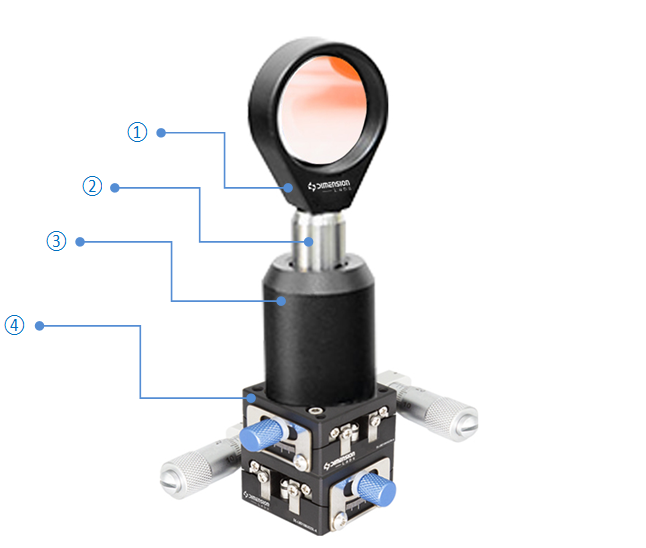

  • 图示说明：

    Dimension_labs的角度位移台常用于二维角度方向调整
    		①
    		固定式透镜安装座DL-GTJZ-A1购买链接
    ②
    		Ø12mm不锈钢接杆DL-JGB4-S12购买链接
    ③
    		ZJ-A系列接杆支架DL-ZJ40-A购买链接
    ④
    		角度位移台DL-LBD2121525R-A购买链接


  • 全部
    有图
    好评
    差评
    • 产品
    台面尺寸（mm）
    行程（°）
    驱动位置
    维数
    清空筛选 提交
    • 产品型号
      规格参数
      台面尺寸（mm）
      行程（°）
      驱动位置
      维数
      交付周期
      对比
      价格
      购买
    • DL-LBD1121525L-A
      参数列表
      25×25
      ±6
      左侧驱动
      一维
      3~12天
      ¥1083.75
      加入购物车
      DL-LBD1121525L-A-V1.0.pdf DL-LBD1121525L-A-V1.0.dwg DL-LBD1121525L-A-V1.0.step
      ±6°行程角度位移台/台面尺寸□25mm/一维（α）
      台面尺寸（mm)
      25×25
      维数
      一维
      轴的类型
      α轴
      摆动中心高（mm）
      15
      摆动角度范围（°）
      ±6
      驱动方式
      微分头
      驱动安装位置
      左侧驱动
      导轨形式
      十字交叉滚柱导轨
      材料
      铝合金
      表面处理
      黑色阳极氧化
      最小读数（°)
      0.025
      承载力（N）
      25（2.55kg）
      摆动中心偏差（mm）
      ±0.04
      净重（kg）
      0.065
    • DL-LBD1121525R-A
      参数列表
      25×25
      ±6
      右侧驱动
      一维
      3~12天
      ¥1083.75
      加入购物车
      DL-LBD1121525R-A-V1.0.pdf DL-LBD1121525R-A-V1.0.dwg DL-LBD1121525R-A-V1.0.step
      ±6°行程角度位移台/台面尺寸□25mm/一维（α）
      台面尺寸（mm)
      25×25
      维数
      一维
      轴的类型
      α轴
      摆动中心高（mm）
      15
      摆动角度范围（°）
      ±6
      驱动方式
      微分头
      驱动安装位置
      右侧驱动
      导轨形式
      十字交叉滚柱导轨
      材料
      铝合金
      表面处理
      黑色阳极氧化
      最小读数（°)
      0.025
      承载力（N）
      25（2.55kg）
      摆动中心偏差（mm）
      ±0.04
      净重（kg）
      0.065
    • DL-LBD1083025L-A
      参数列表
      25×25
      ±4
      左侧驱动
      一维
      3~12天
      ¥1083.75
      加入购物车
      DL-LBD1083025L-A-V1.0.pdf DL-LBD1083025L-A-V1.0.dwg DL-LBD1083025L-A-V1.0.step
      ±4°行程角度位移台/台面尺寸□25mm/一维（α）
      台面尺寸（mm)
      25×25
      维数
      一维
      轴的类型
      α轴
      摆动中心高（mm）
      30
      摆动角度范围（°）
      ±4
      驱动方式
      微分头
      驱动安装位置
      左侧驱动
      导轨形式
      十字交叉滚柱导轨
      材料
      铝合金
      表面处理
      黑色阳极氧化
      最小读数（°)
      0.015
      承载力（N）
      25（2.55kg）
      摆动中心偏差（mm）
      ±0.04
      净重（kg）
      0.065
    • DL-LBD1083025R-A
      参数列表
      25×25
      ±4
      右侧驱动
      一维
      3~12天
      ¥1083.75
      加入购物车
      DL-LBD1083025R-A-V1.0.pdf DL-LBD1083025R-A-V1.0.dwg DL-LBD1083025R-A-V1.0.step
      ±4°行程角度位移台/台面尺寸□25mm/一维（α）
      台面尺寸（mm)
      25×25
      维数
      一维
      轴的类型
      α轴
      摆动中心高（mm）
      30
      摆动角度范围（°）
      ±4
      驱动方式
      微分头
      驱动安装位置
      右侧驱动
      导轨形式
      十字交叉滚柱导轨
      材料
      铝合金
      表面处理
      黑色阳极氧化
      最小读数（°)
      0.015
      承载力（N）
      25（2.55kg）
      摆动中心偏差（mm）
      ±0.04
      净重（kg）
      0.065
    • DL-LBD2121525L-A
      参数列表
      25×25
      上轴±6，下轴±4
      左侧驱动
      二维
      3~12天
      ¥2176.50
      加入购物车
      DL-LBD2121525L-A-V1.0.pdf DL-LBD2121525L-A-V1.0.dwg DL-LBD2121525L-A-V1.0.step
      上轴±6°，下轴±4°行程角度位移台/台面尺寸□25mm/二维（αβ）
      台面尺寸（mm)
      25×25
      维数
      二维
      轴的类型
      αβ轴
      摆动中心高（mm）
      15
      摆动角度范围（°）
      上轴±6，下轴±4
      驱动方式
      微分头
      驱动安装位置
      左侧驱动
      导轨形式
      十字交叉滚柱导轨
      材料
      铝合金
      表面处理
      黑色阳极氧化
      最小读数（°)
      0.025/0.015（上/下轴）
      承载力（N）
      25（2.55kg）
      摆动中心偏差（mm）
      ±0.04
      净重（kg）
      0.13
    • DL-LBD2121525R-A
      参数列表
      25×25
      上轴±6，下轴±4
      右侧驱动
      二维
      3~12天
      ¥2176.50
      加入购物车
      DL-LBD2121525R-A-V1.0.pdf DL-LBD2121525R-A-V1.0.dwg DL-LBD2121525R-A-V1.0.step
      上轴±6°，下轴±4°行程角度位移台/台面尺寸□25mm/二维（αβ）
      台面尺寸（mm)
      25×25
      维数
      二维
      轴的类型
      αβ轴
      摆动中心高（mm）
      15
      摆动角度范围（°）
      上轴±6，下轴±4
      驱动方式
      微分头
      驱动安装位置
      右侧驱动
      导轨形式
      十字交叉滚柱导轨
      材料
      铝合金
      表面处理
      黑色阳极氧化
      最小读数（°)
      0.025/0.015（上/下轴）
      承载力（N）
      25（2.55kg）
      摆动中心偏差（mm）
      ±0.04
      净重（kg）
      0.13
